Mac : Pythonでgraphvizを使う方法【インストールから動作確認まで】

[chat face=”komatta_man2.png” name=”決定木構造を把握したい人” align=”left” border=”gray” bg=”none”]Pythonでgraphvizを導入していきたいな〜。

どうやってインストールするんだろうな〜。[/chat]

この記事では、上記のような悩みを解決していきます。



[jin_icon_check color=”#0071BB” size=”20px”] この記事の想定読者

想定している読者は、上記のとおりです。



この記事では、「Pythonでgraphvizを使う方法」について書いていきます。



でも、この記事を読めば、graphvizの導入に関する悩みを1分で解決できます。

さっそく見ていきましょう(｀・ω・´)！



Mac : Pythonでgraphvizを使う方法【インストールから動作確認まで】

Mac版ですが、Pythonでgraphvizを使う方法を紹介していきます。



STEP1 : graphbiz自体をインストール



まずは、graphbiz自体のインストールをしていきましょう。



[jin_icon_check color=”#0071BB” size=”20px”] ターミナルで下記のコマンド

brew install graphviz

これだけでOKです。



もしかすると、homebrewが入っていない方がいるかもしれませんが、『macOSにHomebrewをインストール』の記事を見つつ、導入していけばOKです。

※homebrewのインストールに関する記事は、外部ページになっています。



STEP2 : Pythonライブラリをインストール



次はgraphvizをPythonで使えるように、ライブラリを導入していきます。



[jin_icon_check color=”#0071BB” size=”20px”] ターミナルで下記のコマンド

pip install graphviz

これでPythonライブラリのgraphvizも導入OKになります。



[jin_icon_check color=”#0071BB” size=”20px”] conda installだと、うまくいきませんでした

なお注意点があり、Anacondaを使っている方は、環境を壊さないためにもconda install graphvizを先にやるかと思うのですが、それだと上手く動作しませんでした。

解決策としては、pip版がconda install graphvizで導入したgraphvizのラッパーになっているみたいなので、結局のところpip install graphvizを使っていくようですね。

参考記事 >> graphvizがインポートできない



STEP3 : Pythonでgraphbizの動作確認



インストールとかは、ここまでで完了しているので、graphbizの動作確認をしていきましょう。

動作確認に使うコマンドは、PyPI公式で配布されているテストプログラムを実行すればOKですね。

参考ページ >> graphviz · PyPI



[jin_icon_check color=”#0071BB” size=”20px”] ターミナルで下記のコマンド

python

とりあえず対話シェルを起動したら、下記のコードをコピペしましょう。

from graphviz import Digraph
dot = Digraph(comment='The Round Table')
dot
dot.node('A', 'King Arthur')
dot.node('B', 'Sir Bedevere the Wise')
dot.node('L', 'Sir Lancelot the Brave')
dot.edges(['AB', 'AL'])
dot.edge('B', 'L', constraint='false')
print(dot.source)
dot.render('test-output/round-table.gv', view=True)

※コピペしやすいように>>>は消してあります。

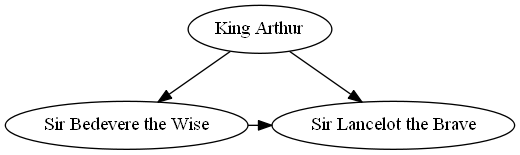

これで下の画像のようなサンプルが表示されていれば問題ないですね。



これで「Python + graphviz」を使っていけます。

あとは、木構造の把握でガッツリ使っていきましょう(｀・ω・´)！
